Zonnestroom
Inleiding
Op volkstuinpark De Eendracht wekken wij onze eigen elektriciteit op. De installaties kunnen onderling verschillen, maar in principe zijn deze goed vergelijkbaar.
Zonnepanelen
De technische benaming hiervoor is PV panelen (‘photovoltaïc’). Deze zetten de energie van zonlicht om in elektriciteit. Dit is een uitstootvrije manier van energieopwekking en zeer geschikt voor tuinhuizen in afwezigheid van het elektriciteitsnet.
Het aantal zonnepanelen (of het totale oppervlak) is afhankelijk van het verwachte energiegebruik. De panelen moeten stevig gemonteerd worden op het dak van tuinhuis of schuur, zo veel mogelijk naar het zuiden gericht. Kies een plek met een minimale hoeveelheid schaduw van bomen of bouwsels. Houd de panelen steeds vrij van stof en ander vuil voor een optimale energieopbrengst.
De aansluitkabels zijn 6 mm2, geschikt voor transport van veel stroom (Ampère) bij 12 tot 24 Volt. Voor 12 Volt kunnen (daarvoor geschikte) lampjes en apparaten direct worden aangesloten. Een andere optie is 24 Volt (naar de omvormer).
Laadregelaar en omvormer
Een (MPPT) laadregelaar zorgt ervoor dat de stroom vanuit zonnepanelen op een veilige en efficiënte manier naar de accu gaat, zonder overmatige belading of oververhitting. Diepe ontlading wordt voorkómen door het uitschakelen van de apparatuur die erop aangesloten is.
Een sinusomvormer zet de (12 of 24 Volt) gelijkstroom (DC) uit de accu(‘s) om in bruikbare 230 Volt wisselstroom (AC) voor de elektrische apparaten. Er zijn systemen die meetgegevens uit je apparatuur op je mobiele telefoon kunnen weergeven.
eenvoudig schema: pv panelen, laadregelaar/omvormer, accu, elektrische apparatuur, (generator)
(rood = AC wisselspanning en groenblauw = DC gelijkspanning)
Accu(‘s)
Er zijn verschillende soorten accu’s: AGM (lood), gel-accu of lithium-ion, met diverse eigenschappen (en prijscategorieën). Houd er rekening mee dat diepe ontlading zeer nadelig is voor de levensduur van accu’s!
Mocht(en) de accu(‘s) bijgeladen moeten worden met een generator, doe dit dan alleen op tijdstippen dat dit op het volkstuinpark is toegestaan. Buiten het tuinseizoen is het raadzaam om het hele systeem uit te schakelen, zodat de accu(‘s) niet onbedoeld diep ontladen raken.
Ontwerp en aanschaf
Bij gespecialiseerde (camping)winkels zijn diverse standaard sets te koop, met zonnepanelen, omvormer, laadstroomregelaar, accu(‘s) en toebehoren, inclusief aansluitschema. De keuze voor een bepaalde combinatie hangt af van de verwachte energiebehoefte, bijvoorbeeld voor een (zuinige) koelkast, keukenapparatuur of het opladen van elektrisch gereedschap.
Het mogelijk om, net als in een woonhuis, meerdere groepen te installeren. Bijvoorbeeld: een aparte groep voor de koelkast en/of de schuur. Zelfs beveiliging met behulp van een aardlekschakelaar is mogelijk, maar daarvoor moet door een installateur wel een deugdelijke aardpen geslagen worden.
voorbeeld van een set met paneel, laadregelaar/omvormer, accu en meetkastje
(bron: Camping Sport Amsterdam – maar er zijn veel meer leveranciers)
Installeren
Als je zelf geen of weinig ervaring hebt met het aanleggen van elektriciteit, vraag dan vooral advies en hulp van een elektricien of een ervaren tuinder. Veel leveranciers van panelen, omvormers en accu’s bieden ook de mogelijkheid om het systeem op een deskundige manier voor je aan te leggen.
Gebruik geschikte elektriciteitskabels voor 12 Volt (DC) en/of 230 Volt (AC), al dan niet in combinatie met schakelaar en contactdozen. Voer de bekabeling door kunststof buizen om deze te beschermen tegen beschadiging en draadbreuk. Gebruik buitenshuis slagvaste buizen.

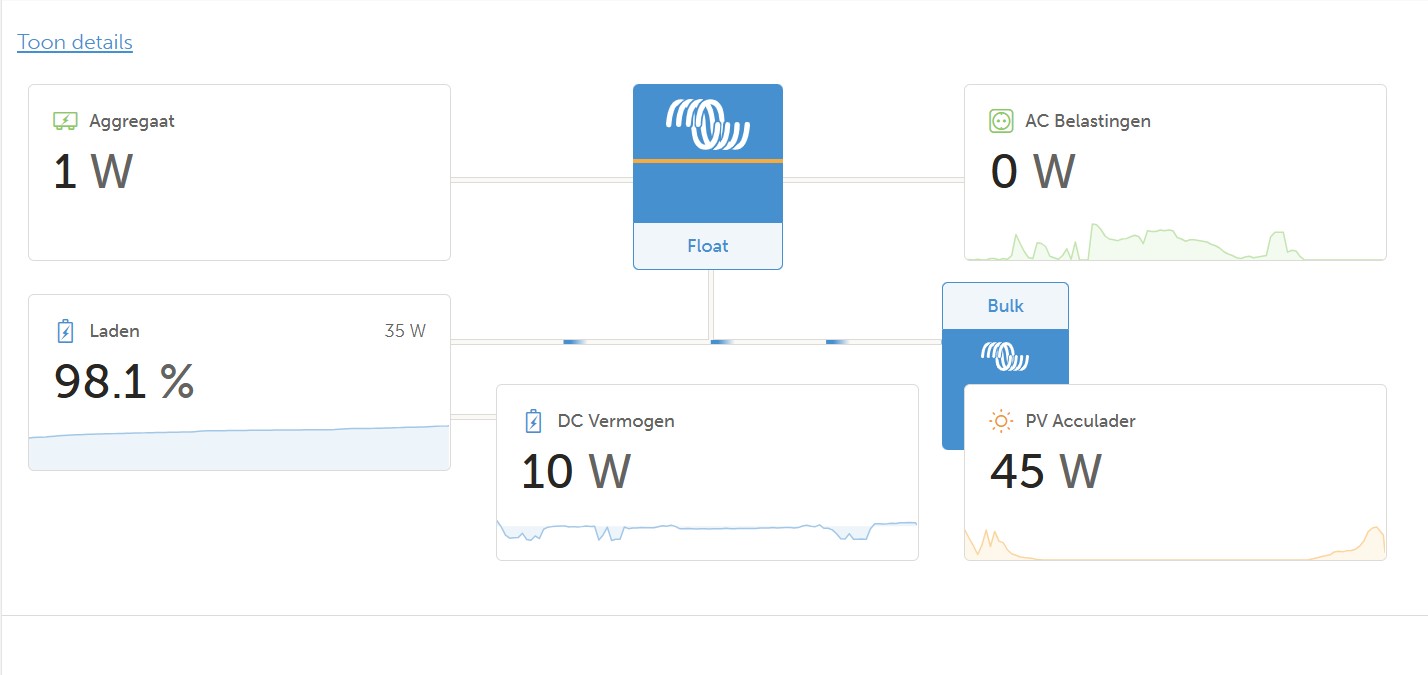

voorbeeld: PV acculader, accu’s, DC aansluiting, omvormer, AC aansluiting en (extra) aggregaat
